ABS Abwasser-Hebeanlage Sanimat 1002 D/HD m.Rueckschlagventil - 07565192

Die Sanimat 1002 ist eine überflutungssichere Fäkalien-Doppelhebeanlage zur Abwasserentsorgung aus Räumen unter der Rückstauebene nach DIN EN 12050-1. Ideal für die fachgerechte Schmutz- und Abwasserentsorgung von Ein- oder Zweifamilienhäusern sowie Kleinbetrieben bei Neubauinstallation oder Altbausanierung.

Freistromrad mit großem freiem Durchgang und Rückenbeschaufelung zur sicheren Förderung von fäkalienfreiem und fäkalienhaltigem Abwasser

Integrierte Rückflussverhinderer mit zwei Kugelrückschlagventilen und einem Vereinigungsstück aus Grauguss

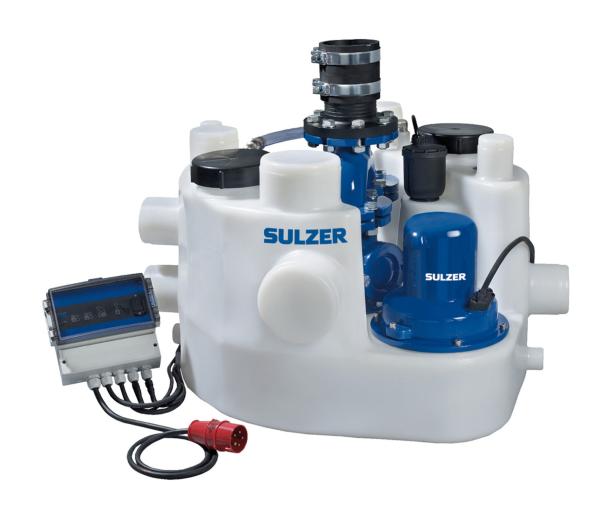

Hebeanlage Typ ABS Sanimat 1002 D/HD

gemäß DIN/EN 12050-1

Förderdaten:

Förderstrom: max. 54,0 m³/h

Förderhöhe: max. 9,4 m

Druckstutzen: DN 80/Tülle 4"

für Druckleitung: DN 100

Motordaten:

Motorleistung P1: 2,88 kW

Motorleistung P2: 2,20 kW

Drehzahl: 1450 min-1

Betriebsspannung: 400 V

Stromart: Drehstrom

Nennstrom: 5,2 A

Kabellänge: 4 m

Netzzuleitung m. Stecker: 1,5 m

Gewicht: 102 kg

Doppelanlage für abgesenkte Aufstellung oder bodengleiche Aufstellung, Toilettendirektanschluss in überflutungssicherer Ausführung IP68

bestehend aus:

Behälter

1 korrosionsbeständiger Synthetik-Sammelbehälter,

gas- und geruchsdicht, mit 2 Revisionsöffnungen, mit 2 Kugelrückschlagventilen aus Grauguss mit Reinigungsöffnung und Vereinigungsstück mit DIN Flansch DN 80.

Einfaches Anbringen der Verdreh-/Auftriebssicherung durch außen liegende Bodenbefestigung, auch nach Aufstellung der Hebeanlage. Abgeschrägter Behälterboden zur Verhinderung von Ablagerungen.

Abmessungen: L x B x H = 965 mm x 790 mm x 561 mm

 Behältervolumen: 140 Liter

Schaltvolumen:

bei Zulaufhöhe 180 mm: 30 Liter

bei Zulaufhöhe 220 mm: 49 Liter

bei Zulaufhöhe 340 mm: 79 Liter

Anschlussmöglichkeit für DIN-Steckmuffen-System:

Zulauf horizontal:

3 x DN 100 Zulaufhöhe 180 / 220 / 340 mm

1 x DN 150 Zulaufhöhe 315 mm

1 x DN 100 versenkt Zulaufhöhe 220 mm

Zulauf vertikal:

2 x DN 100 Zulaufhöhe 561 mm

1 x DN 150 Zulaufhöhe 561 mm

1 x DN 50 Zulaufhöhe 561 mm

Entlüftung vertikal:

1 x DN 70 Anschlusshöhe 561 mm

Handmembranpumpenanschluss vertikal:

1 x DN 40 mit Geberitdichtung u. Blindstopfen

Pumpe

2x Abwassertauchpumpen mit Freistromrad,

Welle aus Chromstahl

Der Motorhut ist mit 2 Schrauben einfach zur

Wartung zu demontieren.

Steuerung

1 Niveausteuerung mittels 2 Staudruckniveausensoren am Behälter mit getrennten Sensoren für Zulaufhöhen 180 / 220 / 340 mm und Hochwasseralarm.

1 Steueranlage Typ ABS CP253, isolierstoffgekapselt, IP 54, mit elektronischer Überwachung der Wicklungstemperatur und Überstrom, vormontiert, selbst justierend. Die vollautomatische Niveauschaltung stellt sich selbst auf die Betriebssituation ein und schützt die Pumpen wirkungsvoll vor Trockenlauf. Alle Kabel sind vertauschungssicher steckbar. Automatische Drehfeldkontrolle, der CEE Stecker ist mit einem Phasenwender ausgestattet zur Anpassung des Drehfeldes.

Die Steuerung muß mit Vorsicherungen max. 3 x 16 A D abgesichert werden.

Potentialfreie Sammelstörmeldung und netzabhängiger Alarmsummer (vorgerüstet für netzunabhängigen Alarm, Akku kann durch einfaches Stecken von außen nachgerüstet werden).

 Die Anlage ist einbaufertig vormontiert, werkseitig geprüft mit 4 m Kabel zwischen Motor und Schaltanlage und 1,5 m Netzanschlussleitung mit CEE16 Stecker.

Bitte beachten Sie auch folgenden Hinweis:

dass gem. Europäischer Norm EN 12056 Abwasserhebeanlagen regelmäßig ( durch einen hierfür Fachkundigen ) gewartet werden müssen.

Die Zeitabstände dürfen nicht größer sein als:

- 1/4 Jahr bei Anlagen in gewerblichen Betrieben;

- 1/2 Jahr bei Anlagen in Mehrfamilienhäusern;

- 1 Jahr bei Anlagen in Einfamilienhäusern.
