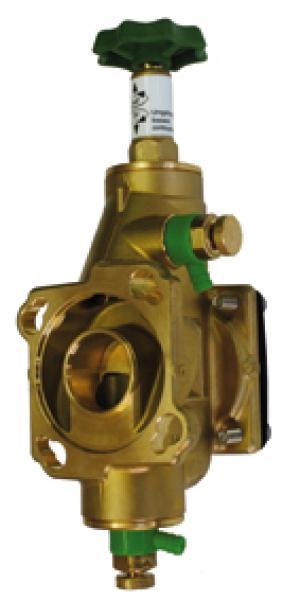

JUDO QUICKSET Umgehungsventil JQX 8735210

JUDO QUICKSET
Umgehungsventil JQX
Das JQX ist eine Armatur, die ein problemloses
Abkoppeln des angeschlossenen
Wasserbehandlungsgerätes vom Rohrleitungsnetz
ermöglicht, ohne dass dabei die
Wasserversorgung für den Verbraucher
unterbrochen wird. Dies kann bei Wartungsoder
Reinigungsarbeiten unter Umständen
notwendig sein. Die Montage einer Umgehungsleitung
kann dann entfallen.
Das JQX-Umgehungsventil wird zwischen
dem JUDO QUICKSET-E Einbaudrehflansch
JQE in der Rohrleitung und der
JUDO Wasserbehandlungsanlage eingebaut.
Es kann an alle JQE von ½" - 1¼", mit
oder ohne Bajonett, angeschlossen werden
(Abb. 1).
Der mit dem eingegossenen Buchstaben
»R« (Rohr) bezeichnete Flansch des JQX
wird mit dem JQE verschraubt. An den
anderen Flansch mit dem eingegossenen
Buchstaben »G« (Gerät) wird die JUDO
Wasserbehandlungsanlage geschraubt.
Das Handrad des JQX kann beliebig nach
oben oder auch seitlich stehen. Der Einbau
sollte so erfolgen, dass nach den örtlichen
Gegebenheiten das Handrad gut zugänglich
ist.
Das Probewasser zur Messung und Einstellung
der Mischwasserhärte kann am
Probeventil »W«, das Probewasser zur
Messung der Rohwasserhärte am Probeventil
»H« des JQX entnommen werden.

Laenge : 235 mm
Breite : 140 mm
Hoehe : 107 mm
Gewicht : 1,70 kg

JUDO QUICKSET-X
Umgehungsventil zum Einbau zwischen
JUDO QUICKSET-E und z. B. Enthaertungs-
anlagen vom Typ JBQ und JUDO i-soft.

Modell JQX
Bestellnummer 8735210
