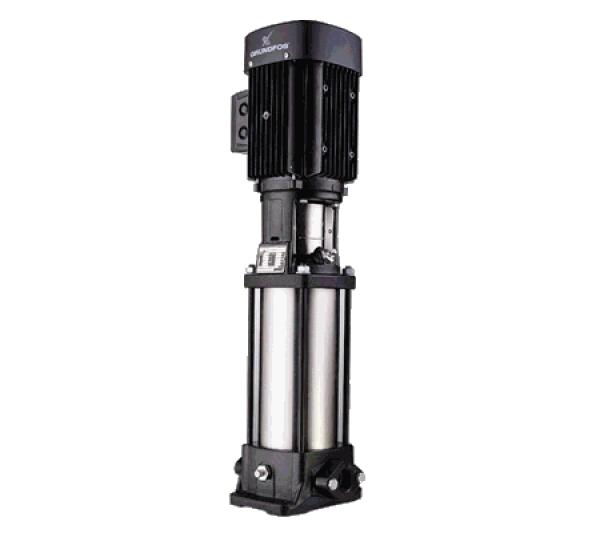

Kreiselpumpe Grundfos CR 1-10 96516180

1 Hochdruck-Kreiselpumpe, Typ: CR 1-10 A-A-A-E-HQQE

Produktnr.: 96516180

Vertikale, normalsaugende Hochdruckkreiselpumpe

mit gegenüberliegendem Saug- und Druckstutzen

gleicher Nennweite (Inline-Ausführung).

Pumpenhydraulik bestehend aus Fußstück, Kopfstück

mit korrosionssicherer elektrokathaphoresischer

Beschichtung und Edelstahllaufradsätzen mit

schwimmend gelagerten Teflon-Spaltringen.

Fuß- und Kopfstück sind durch Stehbolzen und durch

einen Edelstahlpumpenmantel miteinander verbunden.

Motor- und Pumpenwelle sind über eine gewuchtete

Schalenkupplung miteinander verbunden.

Von außen wechselbare servicefreundliche hochverschleißfeste

Patronengleitringdichtung

(Werkstoffpaarung SiC/SiC), ab 11kW Motorbemessungsleistung

mit Ausbaukupplung.

Oberflächengekühlter 3-poliger Grundfos Elektromotor der Hochwirkungsgradklasse EFF1 mit

Leistungen und Hauptabmessungen nach DIN/IEC.

Ab 3 kW aufwärts mit eingebautem Thermistor (PTC) entsprechend DIN 44 082.

Fördermedium:

Medientemperaturbereich: -20 .. 120 °C

Technische Daten:

Pumpendrehzahl: 2856 rpm

Nennförderstrom: 1.8 m³/h

Nennförderhöhe: 47.1 m

Wellenabdichtung: HQQE

Prüfkennzeichen auf dem Typenschild: CE

Werkstoffe:

Pumpengehäuse: Grauguß

EN-JL1030

ASTM A48-30 B

Laufrad: Edelstahl

DIN W.-Nr. 1.4301

AISI 304

Installation:

Maximale Umgebungstemperatur: 40 °C

Max. Druck bei vorgegebener Temperatur: 16 bar / 120 °C

16 / -20 bar / °C

Anschluss: OVAL

Nennweite: Rp 1

Flanschgröße des Motors: FT85

Elektrische Daten:

Bauart des Motors: 71B

IE Efficiency class: NA

Effizienzklasse: NA

Anzahl der Pole: 2

Motorbemessungsleistung P2: 0.55 kW

Leistungsbedarf (P2) der Pumpe: 0.55 kW

0.55 kW

Netzfrequenz: 50 Hz

Nenn-Spannung: 3 x 220-240 D/380-415 Y V

Nennstrom: 2,50/1,44 A

Anlaufstrom: 580-620 %

Leistungsfaktor Cos phi: 0,80-0,70

Nenn-Drehzahl: 2830-2850 rpm

Motorwirkungsgrad bei Vollast: 80,0 %

Motorwirkungsgrad bei 3/4-Last: 81,5-78,5 %

Motorwirkungsgrad bei halber Last: 79,5-74,5 %

Schutzart (IEC 34-5): 55 (Protect. water jets/dust)

Isolationsklasse (IEC 85): F

Sonstiges:

Nettogewicht: 21.9 kg

Bruttogewicht: 24.6 kg

Versandvolumen: 0.05 m³
