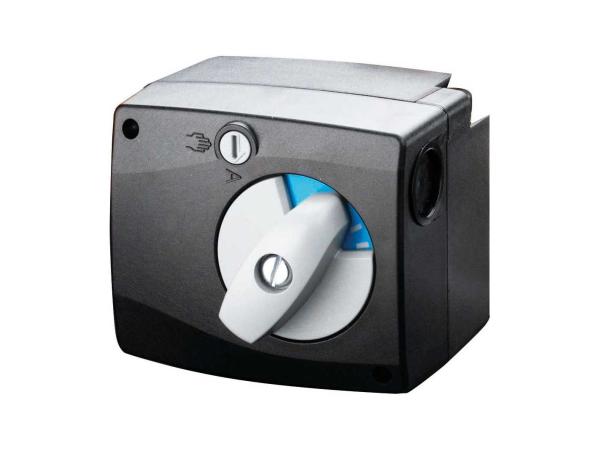

Oventrop Stellmotor 230 V (3-Punkt) für Regumat M3 DN 20/25/32 - 1350953

Stellmotor 230 V (3-Punkt), Laufzeit 140 s, Drehmoment 5 Nm
für Regumat M3 DN 20/25/32

Der Stellmotor NR230-00-320 wird zum motorischen Antrieb von Drei- und Vierwegemischern verwendet. Die Stellmotoren können durch alle handelsüblichen Regelsysteme mit 3-Punkt-Ausgang angesteuert werden.

Dabei steigt die Vorlauftemperatur bei rechtsdrehendem Stellmotor, bis zum Erreichen des Motorendanschlages, an (Vorlauf geöffnet, Bypass geschlossen). Die Vorlauftemperatur fällt bei linksdrehender Verfahrrichtung, bis zum Erreichen des entgegengesetzten Endanschlages, ab (Vorlauf geschlossen, Bypass geöffnet).

Der Drehwinkel ist auf 90° begrenzt. Bei Erreichen der Endanschläge wird der Stellmotor elektrisch abgeschaltet und ist stromlos. Bei Störungen des Regelsystems kann der Antrieb durch einen zusätzlichen Drehknopf auf Handbetrieb umgestellt werden.

Zur nachträglichen Montage in den Stationen Regumat M3 DN 25 ab Baujahr 2015, wird zusätzlich das Montageset für Stellmotoren, Artikelnummer 1350290, benötigt.

Technische Daten:

Betriebsspannung: 230 V 50 Hz
Aufnahmeleistung: 2,5 W
Drehmoment: 5 Nm
Laufzeit: 140 s
Umgebungstemperatur: 0 °C bis +50 °C
Anschlusskabellänge: 2,2 m
