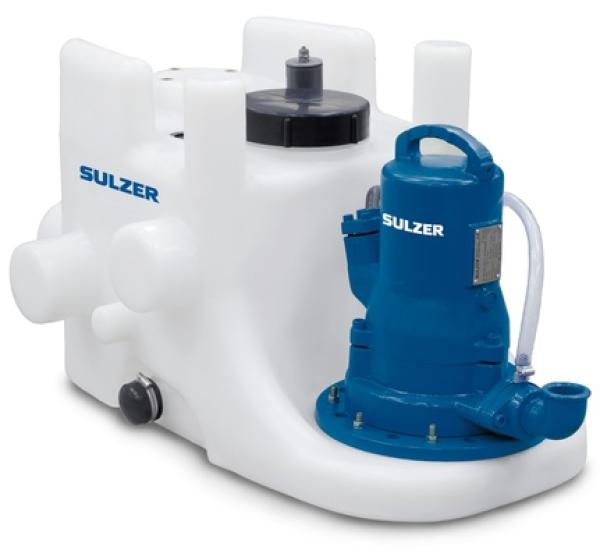

Sulzer Hebeanlage ABS Piranhamat 701 D - 07565158
Förderdaten
Fördermedium Abwasser
Förderstrom max. 9,0 m3/h
Förderhöhe max. 30,0 m
Druckstutzen I-Gew. G 1¼"
Motordaten
Motorleistung P1 2,3 kW
Motorleistung P2 1,7 kW
Drehzahl 2800 1/min
Betriebsspannung 400 V
Stromart Drehstrom
Nennstrom 4,0 A
Kabellänge 4 m
Gewicht 58 kg
Werkstoffe
Behälter Polyäthylen
Pumpe
Motorgehäuse GG25
Welle, Schrauben Edelstahl
PIRANHA-Schneidsystem
hochverschleißfester
Edelstahl
Laufrad GG
Behälter
Synthetik-Sammelbehälter,
korrosionssicher
Abmessungen:
T = 790 mm, B = 570 mm, H = 485 mm
Zulaufanschluß-Möglichkeiten für
DIN-Steckmuffen-System:
horizontal:
6 x DN 100 Zulaufhöhe 185/255 mm
2 x DN 40 Zulaufhöhe 155/225 mm
vertikal:
2 x DN 70 Zulaufhöhe 485 mm
(auch als Entlüftung verwendbar)
1 x DN 40 Zulaufhöhe 400 mm
(auch als Handpumpenanschluß
verwendbar)
Druckanschluß mit Graugußovalflansch mit
Innengewinde G 1½".
Revisionsöffnung: 1
Entlüftungsstutzen: 2 x DN 40
Staurohr für die Niveauerfassung
ABS Abwassertauchpumpe
Typ: PIRANHA S17-2 D
PIRANHA-Schneidsystem bestehend aus:
- wellenförmige Scherkanten,
Zerkleinerungsrotor,
Speziallaufrad und Spiralbodenplatte
- Laufrad aus GG
- Pumpengehäuse im Behälter integriert
- Wellenabdichtung: Gleitringdichtung
Steuerung
pneumatische Niveausteuerung mit 3 m
Steuerleitung
ABS Steueranlage, isolierstoffgekapselt,
- Motorschutzschalter
- Betriebs- und Störleuchten
Alarmanlage netzabhängig
- Summer
- Quittiertaste und Signalleuchte
Fördermedium Abwasser
Förderstrom max. 9,0 m3/h
Förderhöhe max. 30,0 m
Druckstutzen I-Gew. G 1¼"
Motordaten
Motorleistung P1 2,3 kW
Motorleistung P2 1,7 kW
Drehzahl 2800 1/min
Betriebsspannung 400 V
Stromart Drehstrom
Nennstrom 4,0 A
Kabellänge 4 m
Gewicht 58 kg
Werkstoffe
Behälter Polyäthylen
Pumpe
Motorgehäuse GG25
Welle, Schrauben Edelstahl
PIRANHA-Schneidsystem
hochverschleißfester
Edelstahl
Laufrad GG
Behälter
Synthetik-Sammelbehälter,
korrosionssicher
Abmessungen:
T = 790 mm, B = 570 mm, H = 485 mm
Zulaufanschluß-Möglichkeiten für
DIN-Steckmuffen-System:
horizontal:
6 x DN 100 Zulaufhöhe 185/255 mm
2 x DN 40 Zulaufhöhe 155/225 mm
vertikal:
2 x DN 70 Zulaufhöhe 485 mm
(auch als Entlüftung verwendbar)
1 x DN 40 Zulaufhöhe 400 mm
(auch als Handpumpenanschluß
verwendbar)
Druckanschluß mit Graugußovalflansch mit
Innengewinde G 1½".
Revisionsöffnung: 1
Entlüftungsstutzen: 2 x DN 40
Staurohr für die Niveauerfassung
ABS Abwassertauchpumpe
Typ: PIRANHA S17-2 D
PIRANHA-Schneidsystem bestehend aus:
- wellenförmige Scherkanten,
Zerkleinerungsrotor,
Speziallaufrad und Spiralbodenplatte
- Laufrad aus GG
- Pumpengehäuse im Behälter integriert
- Wellenabdichtung: Gleitringdichtung
Steuerung
pneumatische Niveausteuerung mit 3 m
Steuerleitung
ABS Steueranlage, isolierstoffgekapselt,
- Motorschutzschalter
- Betriebs- und Störleuchten
Alarmanlage netzabhängig
- Summer
- Quittiertaste und Signalleuchte
