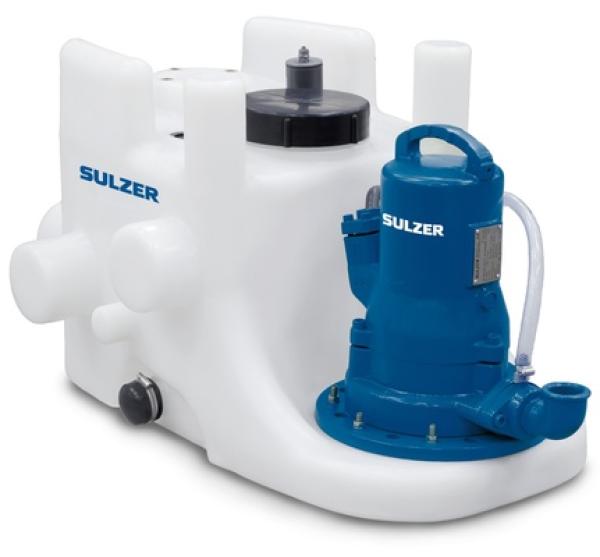

Sulzer Hebeanlage ABS Piranhamat 701 W - 07565415
Förderdaten
Fördermedium Abwasser
Förderstrom max. 8,6 m3/h
Förderhöhe max. 22,5 m
Druckstutzen I-Gew. G 1¼"
Motordaten
Motorleistung P1 2,30 kW
Motorleistung P2 1,70 kW
Drehzahl 2800 1/min
Betriebsspannung 230 V
Stromart Wechselstrom
Nennstrom 7,00 A
Kabellänge 4 m
Gewicht 58 kg
Werkstoffe
Behälter Polyäthylen
Pumpe
Motorgehäuse GG25
Welle, Schrauben Edelstahl
PIRANHA-Schneidsystem
hochverschleißfester
Edelstahl
Laufrad GG
Behälter
Synthetik-Sammelbehälter,
korrosionssicher
Abmessungen:
T = 790 mm, B = 570 mm, H = 485 mm
Zulaufanschluß-Möglichkeiten für
DIN-Steckmuffen-System:
horizontal:
6 x DN 100 Zulaufhöhe 185/255 mm
2 x DN 40 Zulaufhöhe 155/225 mm
vertikal:
2 x DN 70 Zulaufhöhe 485 mm
(auch als Entlüftung verwendbar)
1 x DN 40 Zulaufhöhe 400 mm
(auch als Handpumpenanschluß
verwendbar)
Druckanschluß mit Graugußovalflansch mit
Innengewinde G 1½".
Revisionsöffnung: 1
Entlüftungsstutzen: 2 x DN 40
Staurohr für die Niveauerfassung
ABS Abwassertauchpumpe
Typ: PIRANHA S13-2W
PIRANHA-Schneidsystem bestehend aus:
- wellenförmige Scherkanten,
Zerkleinerungsrotor,
Speziallaufrad und Spiralbodenplatte
- Laufrad aus GG
- Pumpengehäuse im Behälter integriert
- Wellenabdichtung: Gleitringdichtung
(Nur in Verbindung mit der folgenden
Steueranlage zu verwenden)
Steuerung
pneumatische Niveausteuerung mit 3 m
Steuerleitung
1 ABS Steueranlage, isolierstoff-
gekapselt, mit Motorschutzschalter,
Automatische Niveauschaltung mit Nach-
laufzeit, Frequenzumformer,
Sanftanlauf, potentialfreie Sammel-
störmeldung und Alarmsummer
(vorgerüstet für externen Alarm)
Fördermedium Abwasser
Förderstrom max. 8,6 m3/h
Förderhöhe max. 22,5 m
Druckstutzen I-Gew. G 1¼"
Motordaten
Motorleistung P1 2,30 kW
Motorleistung P2 1,70 kW
Drehzahl 2800 1/min
Betriebsspannung 230 V
Stromart Wechselstrom
Nennstrom 7,00 A
Kabellänge 4 m
Gewicht 58 kg
Werkstoffe
Behälter Polyäthylen
Pumpe
Motorgehäuse GG25
Welle, Schrauben Edelstahl
PIRANHA-Schneidsystem
hochverschleißfester
Edelstahl
Laufrad GG
Behälter
Synthetik-Sammelbehälter,
korrosionssicher
Abmessungen:
T = 790 mm, B = 570 mm, H = 485 mm
Zulaufanschluß-Möglichkeiten für
DIN-Steckmuffen-System:
horizontal:
6 x DN 100 Zulaufhöhe 185/255 mm
2 x DN 40 Zulaufhöhe 155/225 mm
vertikal:
2 x DN 70 Zulaufhöhe 485 mm
(auch als Entlüftung verwendbar)
1 x DN 40 Zulaufhöhe 400 mm
(auch als Handpumpenanschluß
verwendbar)
Druckanschluß mit Graugußovalflansch mit
Innengewinde G 1½".
Revisionsöffnung: 1
Entlüftungsstutzen: 2 x DN 40
Staurohr für die Niveauerfassung
ABS Abwassertauchpumpe
Typ: PIRANHA S13-2W
PIRANHA-Schneidsystem bestehend aus:
- wellenförmige Scherkanten,
Zerkleinerungsrotor,
Speziallaufrad und Spiralbodenplatte
- Laufrad aus GG
- Pumpengehäuse im Behälter integriert
- Wellenabdichtung: Gleitringdichtung
(Nur in Verbindung mit der folgenden
Steueranlage zu verwenden)
Steuerung
pneumatische Niveausteuerung mit 3 m
Steuerleitung
1 ABS Steueranlage, isolierstoff-
gekapselt, mit Motorschutzschalter,
Automatische Niveauschaltung mit Nach-
laufzeit, Frequenzumformer,
Sanftanlauf, potentialfreie Sammel-
störmeldung und Alarmsummer
(vorgerüstet für externen Alarm)
