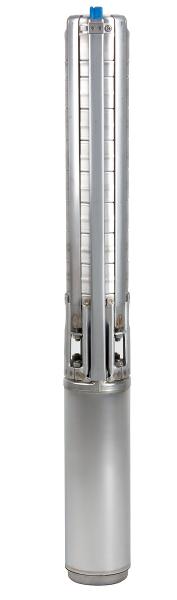

Unterwassermotor-Pumpe zur Förderung von
Brauch- und Trinkwasser (ACS-Zulassung)
mit radialen- oder halb-axialen
Laufrädern in Gliederbauweise für den
vertikalen und horizontalen Einbau, mit
integriertem Rückflussverhinderer.
Korrosionsfreier Wechselstrom- oder
Drehstrommotor für Direktanlauf mit
Wasser-Glykol-Füllung. Hermetisch
vergossen mit lackisolierter Wicklung,
Harz getränkt und selbstschmierenden
Lagern. Die Kühlung des Motors erfolgt
durch das Fördermedium. Daher muss das
Aggregat immer eingetaucht betrieben
werden. Die Grenzwerte zur max.
Medientemperatur und
Mindestfließgeschwindigkeit müssen
eingehalten werden. Die vertikale
Aufstellung kann wahlweise mit oder ohne
Kühlmantel erfolgen. Die horizontale
Aufstellung muss immer in Verbindung mit
einem Kühlmantel erfolgen.
Lieferumfang:
Unterwassermotor-Pumpe mit
Anschlusskabel und ACS-Zulassung
Wechselstromvariante inkl. Schaltkasten
mit Kondensator, thermischem Motorschutz
und Ein-/Ausschalter
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Water
Förderhöhe max.: 50.53
Aggregat
Mindesteffizienzindex (MEI): 0.4
Druckseitiger Rohranschluss: Rp 11/4
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor:
Max. Eintauchtiefe: 350 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 9.5 kg
Max. Durchmesser: 98 mm
Motordaten
Motorbauart: Unterwassermotor
Netzanschluss:
Motornennleistung: 370 W
Nenndrehzahl: 2870 U/Min
Nennstrom: 1.11 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 95.25 mm
Min. Strömungsgeschwindigkeit am Motor:
0.08 m/s
Kabel
Länge Anschlusskabel: 1.5 m
Kabelquerschnitt: 3x1,5+1G1,5 mm2
Werkstoffe
Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: Stainless steel
Bestellinformationen
Gewicht netto ca.: 9.5 kg
Fabrikat:
Produktbezeichnung: Sub TWI 4.01-09-D
(3x400 V,
50 Hz)
Artikelnummer: 6091300
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
Allgemeine Sicherheitshinweise:
Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungs- / Sanitärfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!
Bestimmungsgemäße Verwendung:
Bitte beachten Sie die bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Systemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist es zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
Installation, Inspektion, Wartung und Instandsetzung von Gasgeräten sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen!
