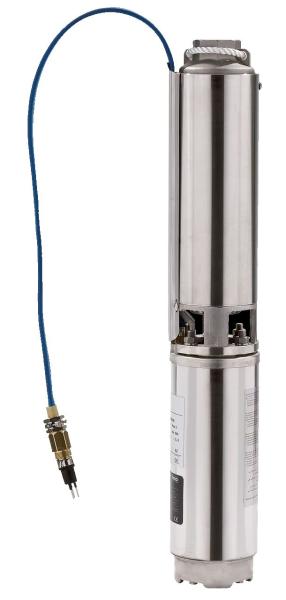

Unterwassermotor-Pumpe mit radialen oder
halb-axialen Laufrädern in
Gliederbauweise für den vertikalen oder
horizontalen Einbau, mit integriertem
Rückflussverhinderer. Korrosionsfreier
Wechselstrom- oder Drehstrommotor für
Direktanlauf mit Wasser-Glykol-Füllung.
Hermetisch vergossen mit lackisolierter
Wicklung, harzgetränkt und
selbstschmierenden Lagern. Die Kühlung
des Motors erfolgt durch das
Fördermedium. Daher muss das Aggregat
immer eingetaucht betrieben werden. Die
horizontale Aufstellung muss in
Verbindung mit einem Kühlmantel
erfolgen.
Zur Förderung von Wasser aus Bohrlöchern
mit einer maximalen Eintauchtief von 200
m und einem max. Sandgehalt von 50 g/m3.
Die QC-Ausführung ist mit einem
Schnellanschlusskabel zum einfachen und
schnellen Austauschen des Stromkabels
ausgestattet.
Lieferumfang
Hydraulik + Motor fertig montiert
Quick-Connect-Anschlusskabel mit
Trinkwasserzulassung
Kabelbinder
Halteseil aus Polypropylene
Schelle zur Befestigung des Halteseils
am Aggregat
Wechselstromvariante inkl. Schaltkasten
mit Kondensator, thermischem Motorschutz
und Ein-/Ausschalter
Einbau- und Betriebsanleitung
Betriebsdaten
Fördermedium: Water
Förderhöhe max.: 33.03 m
Aggregat
Mindesteffizienzindex (MEI): 0.7
Druckseitiger Rohranschluss: Rp 11/4
Maximaler Betriebsdruck: 40 bar
Max. Sandgehalt: 50 g/m3
Schutzart Motor:
Max. Eintauchtiefe: 200 m
Min. Medientemperatur: 3 oC
Max. Medientemperatur: 30 oC
Gewicht netto ca.: 9.5 kg
Max. Durchmesser: 98 mm
Motordaten
Motorbauart: Unterwassermotor
Netzanschluss:
Motornennleistung: 370 W
Nenndrehzahl: 2855 U/Min
Nennstrom: 3.35 A
Einschaltart: Direkt (DOL)
Max. Schalthäufigkeit: 20
Motor Durchmesser: 98 mm
Min. Strömungsgeschwindigkeit am Motor:
0.08 m/s
Kabel
Länge Anschlusskabel: 1.75 m
Kabelquerschnitt: 4G1,5 mm2
Werkstoffe
Pumpengehäuse: Stainless steel
Motorgehäuse: Stainless steel
Welle: Stainless steel
Laufrad: PPE
Bestellinformationen
Gewicht netto ca.: 9.5 kg
Fabrikat:
Produktbezeichnung: Sub TWU 4.04-05-C-QC
(1x230 V,
50 Hz)
Artikelnummer: 6049366
Hersteller / Verantwortliche Person
WILO SE
Adresse:
Wilopark 1
44263 Dortmund
Deutschland
Tel.: +49231 4102-0
E-Mail: wilo@wilo.com
https://www.wilo.de
WEEE-Nummer: 82996796
